XBD-I立式多級消防泵
  • XBD-I立式多級消防泵
  • XBD-I立式多級消防泵
  • XBD-I立式多級消防泵
  • XBD-I立式多級消防泵

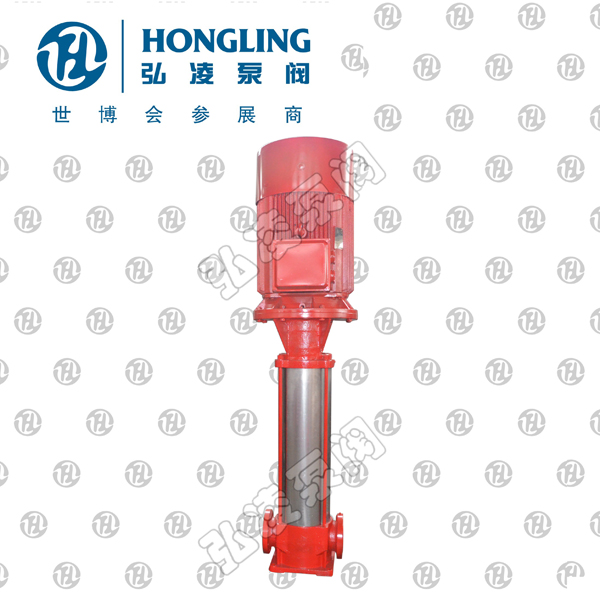

XBD-I立式多級消防泵

本單位在原有立式多級泵基礎上根據對消防泵的新標準要求進行開發出的新一代XBD(I)型中低壓消防泵組產品。立式多級消防泵在性能、結構、材料和配套上均滿足消防泵的要求。
下一個產品:沒有了
上一個產品:XBD-ISG型立式單級消防泵

產品簡介及特點:

本單位在原有立式多級泵基礎上根據對消防泵的新標準要求進行開發出的新一代XBD(I)型中低壓消防泵組產品。立式多級消防泵在性能、結構、材料和配套上均滿足消防泵的要求。由于采用優秀的水力模型,因此該系列泵具有滿足用戶要求;采用立式泵結構,具有效率高、性能范圍廣的特點,可更好地節省占地面積的優點:采用優質軸承和優質電機,使泵運行更為安全可靠、噪聲低、振動小;采用水力平衡軸向力,減少平衡鼓,可使運行更為平穩。其軸封有機械密封和填料密封兩種形式,該泵具有進出水法蘭管線布置、轉速高、重量輕等特點。

應用范圍:

適用于各種場合如住宅、賓館、辦公大樓、商業大樓工廠、醫院等處的消防給水。

型號意義:

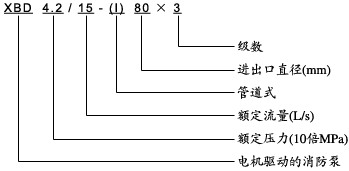

型號意義

性能范圍:

流量: 5~115L/s  揚程: 20~230m 功率: 3~200KW

工作條件:

1、可輸送清水或物理化學性質類似于清水的無腐蝕性介質,其固體不溶物不超過0.1%。
2、介質溫度:-15℃~120℃。
3、大工作壓力:XBD型泵:≤2.5MPa,即系統壓力+揚程≤2.5MPa,XBD(I)型泵:≤2.0MPa。
4、環境溫度不大于40℃,相對濕度小于95%。

結構說明:

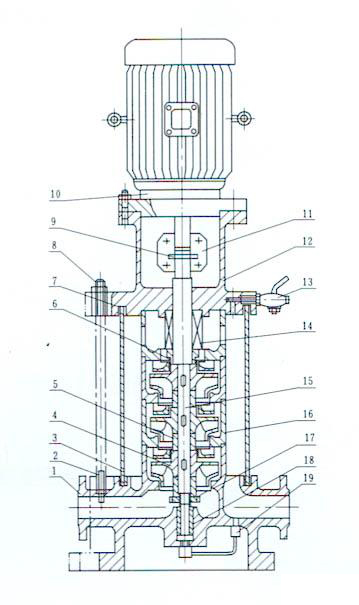

結構說明

1

泵 體

6

軸 套

11

聯軸器

16

中 段

2

拉緊螺栓

7

密封墊

12

聯接座

17

軸套螺母

3

外 筒

8

螺 母

13

排氣閥

18

軸 瓦

4

葉 輪

9

14

機械密封

19

回水管部件

5

葉輪擋套

10

電 機

15





序號
名      稱
材    質
序號
名      稱
材     質
序號
名      稱
材      質
1
泵      體

8
螺      母
45
15
2Cr13
2
拉緊螺栓

9
聯 軸  器
HT200
16
中      段
HY200
3
外      筒
ZG1Cr18Ni9Ti
10
電      機

17
軸套螺母

4
葉      輪
HT200或青銅
11
聯 接  座
HT200
18
軸      瓦
QSA4-3
5
葉輪檔套

12
密 封  座

19
回 水  管

6
軸      套
HT200
13
排 氣  閥



7
密 封  墊

14
機械密封



1、該泵為立式、多級節段式結構,泵進出水法蘭處在同一直線上,葉輪采用水力平衡方式平衡軸向力,
     泵下端有一導軸承,軸通過夾殼聯軸器與電機軸固定傳動,外筒為不銹鋼筒。
2、軸封采用機械密封。
3、泵由電機驅動,從電機端方向看,泵順時針方向旋轉。
4、泵出口設有排氣閥(氣嘴),可保證泵內氣體能完全排盡。
5、葉輪可采用青銅材料,避免長期停機后葉輪與導葉間銹合。

性能參數表:

型 號
流量Q
揚程
(m)
效率
(%)
轉速
(r/min)
功率(Kw)
汽蝕
余量
(m)
進出
口徑
(mm)
(L/s)
(m3/h)
軸功率
配套功率
XBD3.6/0.56-(I)25×3
2
0.56
36
30
2900
0.65
1.1
1.7
25
XBD4.8/0.56-(I)25×4
2
0.56
48
30
2900
0.87
1.1
1.7
25
XBD6/0.56-(I)25×5
2
0.56
60
30
2900
1.09
1.5
1.7
25
XBD7.2/0.56-(I)25×6
2
0.56
72
30
2900
1.30
1.5
1.7
25
XBD8.4/0.56-(I)25×7
2
0.56
84
30
2900
1.52
2.2
1.7
25
XBD9.6/0.56-(I)25×8
2
0.56
96
30
2900
0.74
2.2
1.7
25
XBD10.8/0.56-(I)25×9
2
0.56
108
30
2900
1.96
2.2
1.7
25
XBD120/0.56-(I)25×10
2
0.56
120
30
2900
2.17
3
1.7
25
XBD13.2/0.56-(I)25411
2
0.56
132
30
2900
2.39
3
1.7
25
XBD14.0/0.56-(I)25×12
2
0.56
144
30
2900
2.61
3
1.7
25
XBD3.3/1.11-(I)25×3
4
1.11
33
40
2900
0.90
1.1
1.7
25
XBD4.4/1.11-(I)25×4
4
1.11
44
40
2900
1.20
1.5
1.7
25
XBD6.6/1.11-(I)25×6
4
1.11
66
40
2900
1.80
2.2
1.7
25
XBD7.7/1.11-(I)25×7
4
1.11
77
40
2900
2.10
2.2
1.7
25
XBD8.8/1.11-(I)25×8
4
1.11
88
40
2900
2.40
3
1.7
25
XBD9.9/1.11-(I)25×9
4
1.11
99
40
2900
2.70
3
1.7
25
XBD11/1.11-(I)25×10
4
1.11
110
40
2900
3.00
4
1.7
25
XBD12.1/1.11-(I)25×11
4
1.11
121
40
2900
3.30
4
1.7
25
XBD13.2/1.11-(I)25×12
4
1.11
132
40
2900
3.60
4
1.7
25
XBD14.3/1.11-(I)25×13
4
1.11
143
40
2900
3.90
4
1.7
25
XBD3.6/1.67-(I)40×3
6
1.67
36
52
2900
1.13
1.5
1.7
40
XBD4.8/1.67-(I)40×4
6
1.67
48
52
2900
1.5
2.2
1.7
40
XBD6/1.67-(I)40×5
6
1.67
60
52
2900
1.88
2.2
1.7
40
XBD7.2/1.67-(I)40×6
6
1.67
72
52
2900
2.26
3
1.7
40
XBD8.7/1.67-(I)40×7
6
1.67
84
52
2900
2.64
3
1.7
40
XBD9.6/1.67-(I)40×8
6
1.67
96
52
2900
3.01
4
1.7
40
XBD10.8/1.67-(I)40×9
6
1.67
108
52
2900
3.39
4
1.7
40
XBD12/1.67-(I)40×10
6
1.67
120
52
2900
3.77
4
1.7
40
XBD13.2/1.67-(I)40×11
6
1.67
132
52
2900
4.15
5.5
1.7
40
XBD14.4/1.67-(I)40×12
6
1.67
144
52
2900
4.52
5.5
1.7
40
XBD3/33.3-(I)50×2
12
3.33
30
56
2900
1.75
2.2
1.8
50
XBD4.5/3.33-(I)50×3
12
3.33
45
56
2900
2.63
3
1.8
50
XBD6.0/3.33-(I)50×4
12
3.33
60
56
2900
3.6
4
1.8
50
XBD7.5/3.33-(I)50×5
12
3.33
75
56
2900
4.27
5.5
1.8
50
XBD9/3.33-(I)50×6
12
3.33
90
56
2900
5.25
5.5
1.8
50
XBD10/3.33-(I)50×7
12
3.33
105
56
2900
6.2
7.5
1.8
50
XBD12/3.33-(I)50×8
12
3.33
120
56
2900
7.0
7.5
1.8
50
XBD13.5/3.3-(I)50×9
12
3.33
135
56
2900
7.87
11
1.8
50
XBD15/3.33-(I)50×10
12
3.33
150
56
2900
8.75
11
1.8
50
XBD3/5-(I)50×2
18
5
30
62
2900
2.37
3
1.8
50
XBD4.5/5-(I)50×3
18
5
45
62
2900
3.56
4
1.8
50
XBD6/5-(I)50×4
18
5
60
62
2900
4.75
5.35
1.8
50
XBD7.5/5-(I)50×5
18
5
75
62
2900
5.93
7.5
1.8
50
XBD9/5-(I)50×6
18
5
90
62
2900
7.12
7.5
1.8
50
XBD10.5/5-(I)50×7
18
5
105.5
62
2900
8.30
11
1.8
50
XBD12/5-(I)50×8
18
5
120
62
2900
9.49
11
1.8
50
XBD13.5/5-(I)50×9
18
5
135
62
2900
10.68
11
1.8
50
XBD15/5-(I)50×10
18
5
150
62
2900
11.87
15
1.8
50
XBD2.4/10-(I)80×2
36
10
24
68
2900
3.46
4
4
80
XBD3.6/10-(I)80×3
36
10
36
68
2900
5.19
5.5
4
80
XBD4.8/10-(I)80×4
36
10
48
68
2900
6.92
7.5
4
80
XBD6/10-(I)80×5
36
10
60
68
2900
8.67
11
4
80
XBD7.2/10-(I)80×6
36
10
72
68
2900
10.39
11
4
80
XBD8.4/10-(I)80×7
36
10
84
68
2900
12.12
15
4
80
XBD9.6/10-(I)80×8
36
10
96
68
2900
13.85
15
4
80
XBD10.8/10-(I)80×9
36
10
108
68
2900
15.59
18.5
4
80
XBD12/10-(I)80×10
36
10
120
68
2900
17.31
18.5
4
80
XBD2.8/15-(I)80×2
54
15
28
70
2900
5.88
7.5
4
80
XBD4.2/15-(I)80×3
54
15
42
70
2900
8.82
11
4
80
XBD5.6/15-(I)80×4
54
15
56
70
2900
11.76
15
4
80
XBD7/15-(I)80×5
54
15
70
70
2900
14.7
18.5
4
80
XBD8.4/15-(I)80×6
54
15
84
70
2900
17.64
18.5
4
80
XBD9.8/15-(I)80×7
54
15
98
70
2900
20.58
22
4
80
XBD11.2/15-(I)80×8
54
15
112
70
2900
23.54
30
4
80
XBD12.6/15-(I)80×9
54
15
126
70
2900
26.49
30
4
80
XBD14/15-(I)80×10
54
15
140
70
2900
29.43
37
4
80
XBD2.8/20-(I)100×2
72
20
28
73
2900
7.53
11
4.5
100
XBD4.2/20-(I)100×3
72
20
42
73
2900
10.29
15
4.5
100
XBD5.6/20-(I)100×4
72
20
56
73
2900
15.05
18.5
4.5
100
XBD7/20-(I)100×5
72
20
70
73
2900
18.81
22
4.5
100
XBD8.4/20-(I)100×6
72
20
84
73
2900
22.57
30
4.5
100
XBD9.8/20-(I)100×7
72
20
98
73
2900
26.34
30
4.5
100
XBD11.2/20-(I)100×8
72
20
112
73
2900
30.1
37
4.5
100
XBD12.6/20-(I)100×9
72
20
125
73
2900
33.9
37
4.5
100
XBD14/20-(I)100×10
72
20
140
73
2900
37.6
45
4.5
100
XBD4.2/25-(I)125×2
90
25
42
73
2900
14.1
18.5
4.3
125
XBD6.3/25-(I)125×3
90
25
63
73
2900
21.2
30
4.3
125
XBD8.4/25-(I)125×4
90
25
84
73
2900
28.2
37
4.3
125
XBD10.5/25-(I)125×5
90
25
108
73
2900
35.3
45
4.3
125
XBD12.6/25-(I)125×6
90
25
126
73
2900
40.3
55
4.3
125
XBD14.7/25-(I)125×7
90
25
147
73
2900
40.4
55
4.3
125
XBD16.8/25-(I)125×8
90
25
168
73
2900
56.4
75
4.3
125
XBD18.9/25-(I)125×9
90
25
189
73
2900
63.5
75
4.3
125
XBD21/25-(I)125×10
90
25
210
73
2900
70.6
90
4.3
125
XBD3.8/30-(I)125×2
108
30
38
74
2900
15.1
18.5
4.6
125
XBD5.7/30-(I)125×3
108
30
57
74
2900
22.7
30
4.6
125
XBD7.6/30-(I)125×4
108
30
76
74
2900
30.2
37
4.6
125
XBD9.5/30-(I)125×5
108
30
95
74
2900
37.8
45
4.6
125
XBD11.4/60-(I)125×6
108
30
114
74
2900
45.3
55
4.6
125
XBD13.3/30-(I)125×7
108
30
133
74
2900
52.9
55
4.6
125
XBD15.2/30-(I)125×8
108
30
152
74
2900
60.5
75
4.6
125
XBD17.1/30-(I)125×9
108
30
171
74
2900
68.0
75
4.6
125
XBD19/30-(I)125×10
108
30
160
74
2900
75.6
90
4.6
125
XBD4.3/35-(I)150×2
126
35
43
72
2900
20.5
30
4.4
150
XBD6.5/35-(I)150×3
126
35
65
72
2900
30.7
37
4.4
150
XBD8.7/35-(I)150×4
126
35
87
72
2900
40.9
45
4.4
150
XBD10.9/35-(I)150×5
126
35
109
72
2900
51.2
75
4.4
150
XBD13.0/35-(I)150×6
126
35
130
72
2900
61.4
75
4.4
150
XBD15.2/35, -(I)150×7
126
35
152
72
2900
71.6
90
4.4
150
XBD17.4/35-(I)150×8
126,
35
174
72
2900
81.9
90
4.4
150
XBD19.6/35-(I)150×9
126
35
196
72
2900
92.1
110
4.4
150
XBD21.8/35-(I)150×10
126
35
218
72
2900
102.4
132
4.4
150
XBD4.1/40-(I)150×2
144
40
42
76
2900
21.2
30
4.4
150
XBD6.2/40-(I)150×3
144
40
62
76
2900
32.0
37
4.4
150
XBD8.6/40-(I)150×4
144
40
86
76
2900
42.7
55
4.4
150
XBD10.4/40-(I)150×5
144
40
104
76
2900
53.4
75
4.4
150
XBD12.4/40-(I)150×6
144
40
124
76
2900
64.0
75
4.4
150
XBD14.5/40-(I)150×7
144
40
145
76
2900
74.7
90
4.4
150
XBD16.6/40-(I)150×8
144
40
166
76
2900
85.4
110
4.4
150
XBD18.7/40-(I)150×9
144
40
187
76
2900
96.0
110
4.4
150
XBD20.7/40-(I)150×10
144
40
207
76
2900
107.1
132
4.4
150
XBD4/45-(I)150×2
162
45
40
78
2900
22.6
30
4.5
150
XBD6/45-(I)150×3
162
45
60
78
2900
34.0
37
4.5
150
XBD8/45-(I)150×4
162
45
80
78
2900
45.3
55
4.5
150
XBD10/45-(I)150×5
162
45
100
78
2900
56.6
75
4.5
150
XBD12/45-(I)150×6
162
45
120
78
2900
67.9
75
4.5
150
XBD14/45-(I)150×7
162
45
140
78
2900
79.2
90
4.5
150
XBD16/45-(I)150×8
162
45
160
78
2900
90.6
110
4.5
150
XBD18/45-(I)150×9
162
45
180
78
2900
101.9
110
4.5
150
XBD20/45-(I)150×10
162
45
200
78
2900
113.2
132
4.5
150


相關產品
溫州弘凌泵閥有限公司版權所有 浙ICP備09016411號-10
公司地址:浙江省永嘉縣甌北鎮浦西工業區
聯系電話:0577-67987292 67987270 67987290 傳真:0577-67987252
