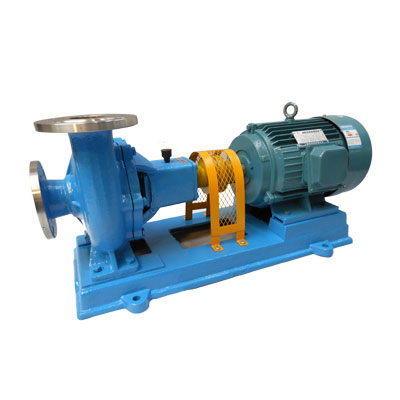

PWZ雜質污水泵

品牌:弘凌泵

型號:PWZ

材質:ZG1Cr18Ni9和HT200

驅動方式:電動

流量:10~125m3/h

揚程:10~18m

廣泛適用于:化工、石油、輕工、食品、制藥和環保等行業。

下一個產品:沒有了
上一個產品:PW(PWF)型污水泵

PWZ雜質污水泵概述:

PWZ雜質污水泵可輸送溫度低于80℃帶有酸性、堿性或其它腐蝕性的污水,廣泛適用于化工、石油、輕工、食品、制藥和環保等行業。其性能范圍:流量Q為10~125m3/h:揚程H為10~18m,過流部件的材料有采用ZG1Cr18Ni9和HT200兩種。

PWZ雜質污水泵產品特點

PWZ泵是單級、單吸、懸臂式耐腐蝕的離心污水泵。泵吸入口為軸向水平方向,泵吸出口可根據需要裝成水平或垂直方向。

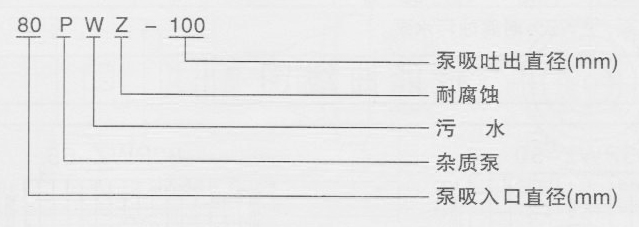

PWZ雜質污水泵型號意義

PWZ雜質污水泵型號意義

PWZ雜質污水泵結構:

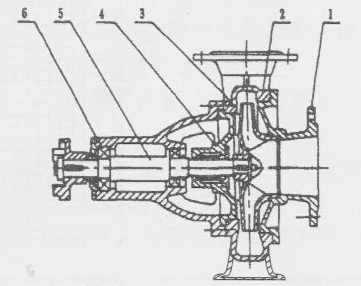

PWZ型泵的結構如圖所示,它主要由泵蓋(1)、泵殼(2)、葉輪(3)、軸封(4)、軸(5)和托架(6)等零部件組成。軸封采用新穎的雙端面機械密封結構型式:泵與電動機安裝在共同底盤上,通過彈性聯軸器由電動機直接驅動:從電動機方向看泵,泵應為順時針?lè)较蛐D(zhuǎn)。

PWZ雜質污水泵結構圖

零件名稱 材  料
泵  殼 ZGICr18Ni9或HT200
泵  蓋 ZGICr18Ni9或HT200
葉  輪 ZGICrlaNi9或HT200
ICr18Ni9Ti或40Cr
窯封座 ZGICr18Ni9或HT200
托  架 HT150

PWZ雜質污水泵技術參數:

型號

流量

Q

(m3/h)

揚程

H

(m)

轉速

N

(r/min)

功率N(KW)

效率

η

(%)

軸功率

電動機功率

65PWZ-50

20

34

2900

4.00

5.5

46

25

32

4.27

51

30

30

4.72

52

80PWZ-65

40

34

2900

6.43

11

58

50

32

7.03

62

60

30

7.66

64

80PWZ-80

32

34

2900

5.29

7.5

56

40

32

5.9

59

48

30

6.43

61

PWZ雜質污水泵安裝注意事項:

(一)機組安裝

1、安裝后檢查泵軸和電動機軸的同軸度,兩聯軸器外圓上、下、左、右的差數 不得超過0.1毫米,兩聯軸器端面間隙差數一周上不得超過0.3毫米。
2、泵本身不應承受過大的管道重量,當進出水管路及閥門的重量或力矩較大 時,應另設管路支撐。
3、泵的進水管路安裝,應防止漏氣和窩存空氣。

(二)泵的裝配

1、泵解體拆卸時,應按以下順序進行:(1)拆下泵蓋;(2)擰松葉輪螺母,拆下葉輪螺母和防松墊片;(3)拉出葉輪,取出鍵;(4)拆下密封座蓋,取出機械密封;(5)拆下泵聯軸器和軸承端蓋,即可將兩滾動軸承連軸一起從軸承支架上取出。
2、解體后重新裝前,應清洗所有零部件,并在各配合面上涂油后再進行裝配。
3、在托架的軸承腔內應裝鈣基潤滑脂70%左右,不得裝滿或過少。裝配機械密封時應注意保持動、靜環鏡面的清潔,密封腔內充入適量的鈣基潤滑脂。
4、裝配后,用手撥動泵聯軸器時,應轉動靈活勻調,無碰擦和異常聲音,否 則應重新裝配。
