ZWL直聯式自吸排污泵結構圖

ZWL直聯式自吸排污泵特點：

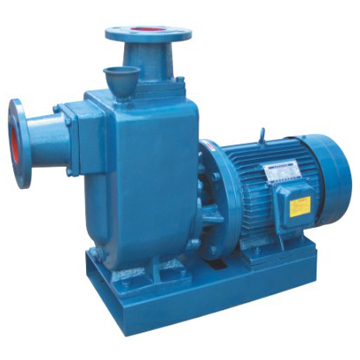

ZWL直聯式自吸排污泵

1、相對于空間條件不是很富裕的工況，更適合采用40ZWL15-30直聯式自吸排污泵，因?yàn)楦��?jié)省安裝空間。

2、經典的大流道葉輪配以合理的蝸室設計，使得ZWL自吸泵過污能力非常好。

3、對比于ZW型，其價格方面的優勢也是其本身特點之一。

4、自吸泵的特點之一，一次灌水終身自吸將會幫助操作者節省勞作力度。

ZWL直聯式自吸排污泵注意事項：

1、環境濕度 50℃，介質溫度 80℃特要求可達 200℃。

2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。

3、介質重度不超過1240千克／m3。

4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。

5、通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

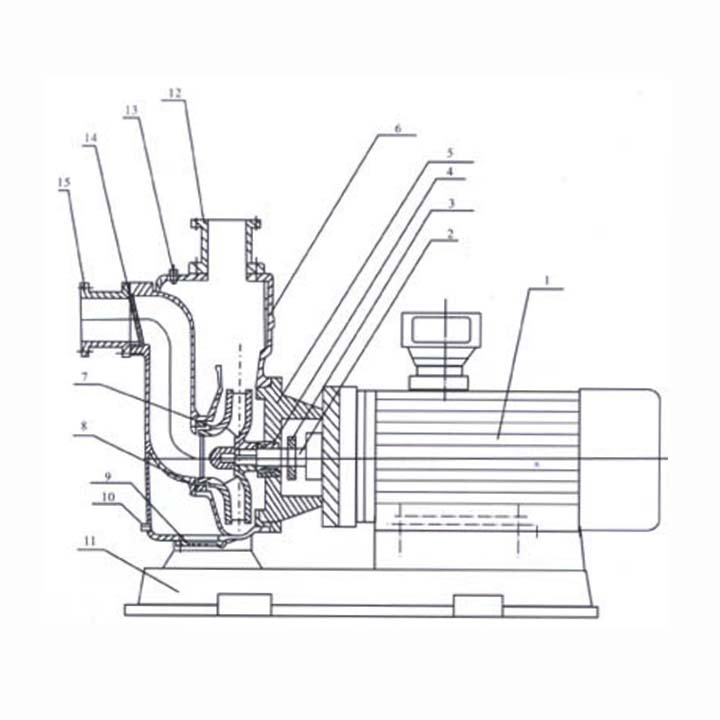

ZWL直聯式自吸排污泵結構圖

1電動機：直接與水泵聯接傳送動力，沒有聯軸器設計。

2泵軸：就是電機加長軸，直連泵葉輪，同心度好運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了泵軸的表面硬度以及耐磨性。

3擋水圈：杜絕因密封漏水而使電機進水燒毀。

4機械密封：采用不銹鋼彈簧、碳化硅、碳化鎢、氟橡膠等材料制成。耐磨、運行壽命長、不滲漏、對軸無磨損、不積水垢、保證長期穩定使用。

5泵蓋：連接泵體和電機。

6泵體：優秀水力模型設計而成的壓出室和吸人室及氣液分離室，既美觀又高效。

7葉輪：采用先進的水力模型設計而成，具有高效率的特點，分開式和無堵塞形式等。

8密封環：泵體和水泵葉輪接合處起密封作用。

9底蓋板：泵體沉積污垢時，可打開底蓋板清除。

10放水栓：當泵準備長期擱置時，打開放水栓放掉儲液。

11底盤：使泵穩固安裝，可配置隔振器。

12出口接管：連接出水管道

13加水閥：打開加水閥門，為儲液腔加滿儲液。

14止回閥片：阻止管道里的液體回流。

15進口接管：連接進口管道。
