SK系列水環式真空泵結構圖
時間：2018-3-15 10:12:59來源：http://xycqtattoo.cn作者：弘凌泵閥

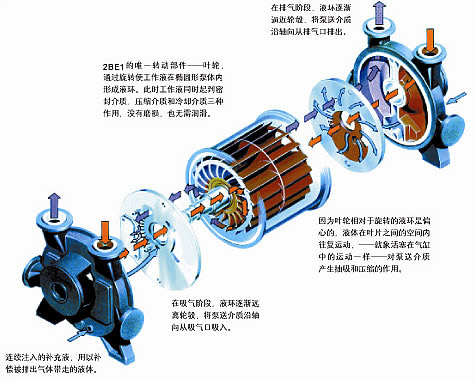

SK系列水環式真空泵結構圖
SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體允許混有少量液體。SK水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。
由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆氣體時，不易發生危險，所以其應用更加廣泛。
SK系列水環式真空泵技術參數
|
型號 |
抽氣量(m3/min) | 真空泵極限壓力 | 電機功率 kw |
泵轉速 r/min |
壓縮機壓力 MPa |
口徑 mm | ||||
| 大Maximum |
吸入壓力為-0.41 MPa(-450mmHg) |
mmHg | MPa | 真空泵 | 壓縮機 | 進 | 出 | |||
|
SK-1.5
|
1.5 | 1.35 | -680 | -0.091 | 3 | 4 | 1440 | 0～0.1 | 70 | 70 |
|
SK-3
|
3 | 2.8 | -700 | -0.093 | 5.5 | 7.5 | 1440 | 0～0.1 | 70 | 70 |
|
SK-6
|
6 | 5.4 | -700 | -0.093 | 11 | 15 | 1460 | 0～0.1 | 80 | 80 |
|
SK-12
|
12 | 10.8 | -700 | -0.093 | 18.5 | 30 | 970/980 | 0～0.1 | 80 | 80 |
|
SK-20
|
20 | 18 | -700 | -0.093 | 37 | 55 | 740 | 0～0.1 | 150 | 150 |
|
SK-30
|
30 | 27 | -700 | -0.093 | 55 | 75 | 740 | 0～0.1 | 150 | 150 |
|
SK-42
|
42 | 37.8 | -700 | -0.093 | 75 | - | 740 | - | 150 | 150 |
|
SK-60
|
60 | 54 | -700 | -0.093 | 90 | - | 590 | - | 250 | 250 |
|
SK-85
|
85 | 76.5 | -700 | -0.093 | 132 | - | 590 | - | 250 | 250 |
|
SK-120
|
120 | 108 | -700 | -0.093 | 185 | - | 490 | - | 300 | 300 |
