無負壓供水設備的工作原理及應用

時間:2013-1-7 22:56:39來源:http://xycqtattoo.cn作者:弘凌泵閥

無負壓變頻供水設備 由變頻控制系統、無負壓穩流罐、壓力傳感系統、負壓抑制系統、水泵、配套附件等組成,設備過流部分采用不銹鋼304材質。罐式無負壓變頻供水設備 通過微機設定用戶所需的供水壓力,當用戶的用水量增加,微機檢測到自來水的壓力低于用戶所需的用水壓力時,微機會自動控制變頻器啟動,管網壓力調節系統工作,直到使管網壓力增加到用戶所需的用水壓力時,微機控制變頻器輸出一恒定的頻率,管網壓力調節系統以一恒定的壓力運行,保證用戶用水壓力恒定。當用戶的用水量減少,自來水的壓力逐漸恢復到用戶所需的用水壓力,微機控制變頻器輸出的頻率逐漸降低直至增壓泵停止運行,系統充分利用了自來水原有的壓力,又保證了用戶供水壓力的穩定。

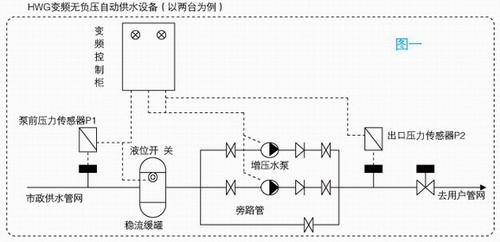

無負壓變頻供水設備 的工作原理是采用微機控制變頻調速實現恒壓給水,通過真空補償系統及全封閉結構實現了與自來水的直接串接,并且克服了對管網的不良影響。系統通過微機檢測管網壓力,用負壓反饋來調節變頻器的頻率。首先根據實際情況設定用水點工作壓力,檢測出水管實際壓力并與設定壓力進行比較,如果實際壓力高于設定壓力,則降低變頻器頻率,反之升高變頻器頻率?刂葡到y(tǒng)隨時檢測管網壓力,計算速度很快的,調節速度也是瞬時完成,使管網壓力始終保持在設定壓力上。
        當自來水管網的壓力低于用戶所需的設定壓力時,微機會自動控制變頻泵軟啟動運行,直到輸出管內的實際壓力等于設定的壓力時微機才控制變頻泵以一定的轉速工作。自來水壓力越高,微機控制泵的轉速越低,自來水壓力越低,微機控制變頻泵的轉速就越高。既充分利用自來水的壓力,以確保用戶所需壓力恒定。當用水低谷時自來水管道的壓力高于用戶所需要的設定壓力時,微機便控制設備停止工作,由自來水直供,不做無用功。變頻泵的進水口穩流補償器相連,當穩流補償器內壓力降低時,真空抑制器自動工作,破壞負壓的形成,從而確保自來水管網的正常供水。當自來水管網停水時,微機會作出判斷自動控制設備停機,當自來水來水后微機會自動控制設備開機工作。





■ 設備特質

    1、水質純凈:純凈的自來水經過 罐式無負壓變頻供水設備 加壓后直接供到用戶,通過無負壓穩流罐密封連接,與空氣完全隔離,水質沒有任何污染,水質凈度好。設備采用微機變頻軟啟動恒壓控制,供水壓力平穩,水質穩定。
    2、節水:罐式無負壓變頻供水設備 采用罐式結構而非箱式結構,全封閉,杜絕了--跑、冒、漏、滴、滲、定期清洗、消毒等浪費水資源的現象與自來水管道直接串聯;
    3、節電:罐式無負壓變頻供水設備可充分利用自來水管道原有的壓力,差多少補多少,自來水壓力滿足要求時,設備就停止工作,節能效果極其顯著;
    4、節省占地、節省安裝工時:選用無負壓變頻供水設備不需建造水池、不用安裝水箱,成套設備出廠,到現場后,用戶的自來水進水管和出水管與無負壓變頻供水設備對接即可,施工簡單,施工簡單,施工周期短,占地面積。
    6、先進的控制系統:使用名牌變頻器,可根據客戶要求加裝人機界面控制,準確、清楚、實時的顯示出水水壓、進水壓力、設定壓力、水泵電流、工作頻率等運行參數和運行狀態。全自動智能化的控制和管理,友好的人機對話,操作簡單,性能可靠。

■ 無負壓運用

        新建的住宅小區或辦公樓等生活用水;
        低層自來水壓力不能滿足的消防用水;
        改造原有的氣壓供水設備;
        工礦氣壓的生產、生活用水。



■ 無負壓選型說明

        罐式無負壓變頻供水設備 的選型是根據自來水進水量(由自來水管徑、壓力、長度等條件確定)、用戶用水量、建筑物高度等數據來確定的。鴻禹給水提供的選型參數表遵循運行原則:

        1、表中的流量均按單位設計,設備型號為常用型號,可根據用戶要求另行設計;

        2、表中所推薦的穩流補償器規格是按照自來水滿足用戶要求的情況下估算的。如果自來水管徑很細或壓力很低,進水量不能滿足用水高峰期的要求,需要重新計算穩流補償器的容積。
