IHF型襯氟塑料離心泵安裝尺寸圖

時間：2018-3-16 15:13:32來源：http://xycqtattoo.cn作者：弘凌泵閥

【IHF型襯氟塑料離心泵】性能曲線圖：

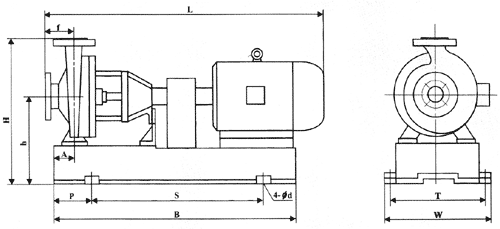

【IHF型襯氟塑料離心泵】安裝尺寸：

產品型號	電機型號/功率	外形及安裝尺寸
產品型號	(KW)	L	B	S	P	A	W	T	H	h	f	4-φd
IHF32-25-125	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-φ19
	Y802-2/1.1	780	730	470	120	60	320	270	350	220	80	4-φ19
	Y90S-2/1.5	790	730	470	120	60	320	270	350	220	80	4-φ19
IHF32-25-160	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-φ19
	Y90S-2/1.5	790	740	530	130	60	350	300	370	230	80	4-φ19
	Y90L-2/2.2	810	740	530	130	60	350	300	370	230	80	4-φ19
IHF40-32-125	Y802-4/0.75	780	730	470	120	60	320	270	350	220	80	4-φ19
	Y90S-2/1.5	790	730	470	120	60	320	270	350	220	80	4-φ19
	Y90L-2/2.2	820	730	470	120	60	320	270	350	220	80	4-φ19
IHF40-32-160	Y802-4/0.75	780	740	530	130	60	320	270	350	230	80	4-φ19
	Y90S-2/1.5	800	740	530	130	60	350	300	370	230	80	4-φ19
	Y90L-2/2.2	810	740	530	130	60	350	300	370	230	80	4-φ19
IHF50-32-125	Y802-4/0.75	800	740	530	130	60	350	300	370	230	80	4-φ19
	Y90S-2/1.5	810	750	530	130	60	350	300	360	220	80	4-φ19
	Y90L-2/2.2	820	750	530	130	60	350	300	360	220	80	4-φ19
IHF50-32-160	Y802-4/0.75	820	820	560	130	60	350	300	370	235	80	4-φ19
	Y100L-2/3	900	800	455	175	60	390	340	480	220	80	4-φ19
	Y112M-2/4	900	820	560	130	60	350	300	370	235	80	4-φ19
IHF50-32-200	Y90L-4/1.5	850	800	560	130	60	350	300	370	235	80	4-φ19
	Y132S1-2/5.5	970	850	560	140	60	390	340	380	260	80	4-φ19
	Y132S2-2/7.5	980	850	560	140	60	390	340	380	260	80	4-φ19
IHF50-32-250	Y100L-4/2.2	1030	920	560	200	80	480	430	520	290	100	4-φ24
	Y132S2-2/7.5	1180	1170	775	200	80	490	440	520	290	100	4-φ24
	Y160M1-2/11	1280	1170	775	200	80	490	440	520	290	100	4-φ24
IHF65-50-125	Y802-4/0.75	800	750	530	130	60	350	300	360	220	80	4-φ19
	Y90L-2/2.2	850	820	560	130	60	350	300	370	235	80	4-φ19
	Y100L-2/3	870	770	550	110	60	320	270	360	220	80	4-φ19
IHF65-50-160	Y90S-4/1.1	870	820	560	120	60	390	340	400	235	80	4-φ19
	Y112M-2/4	900	820	560	120	60	350	300	370	235	80	4-φ19
	Y132S1-2/5.5	960	840	600	120	60	390	340	400	235	80	4-φ19
IHF65-40-200	Y90L-4/1.5	990	880	560	140	60	390	340	380	260	100	4-φ19
	Y132S2-2/7.5	1120	850	560	140	60	390	340	380	260	100	4-φ19
	Y160M1-2/11	1140	980	660	150	60	460	400	440	260	100	4-φ19
IHF65-40-250	Y100L2-4/3	1030	920	560	200	80	480	430	520	290	100	4-φ19
	Y160M2-2/15	1180	1170	775	200	80	490	430	520	290	100	4-φ19
	Y160L-2/18.5	1330	1170	775	200	80	490	430	520	290	100	4-φ24
IHF80-65-125	Y90S-4/1.1	820	800	560	130	60	350	300	370	235	100	4-φ24
	Y112M-2/4	900	820	560	130	60	350	300	370	235	100	4-φ24
	Y132S1-2/5.5	980	840	600	120	60	390	340	400	235	100	4-φ24
IHF80-65-160	Y90L-4/1.5	840	800	560	130	60	390	340	380	260	100	4-φ24
	Y132S2-2/7.5	1040	850	560	140	60	390	340	380	260	100	4-φ24
	Y160M1-2/11	1140	980	660	150	60	460	400	440	260	100	4-φ24
IHF80-50-200	Y100L2-4/3	940	850	560	140	60	390	340	380	260	100	4-φ24
	Y160M1-2/11	1000	960	660	150	60	460	400	460	270	100	4-φ24
	Y160M2-2/15	1020	960	660	150	60	460	400	460	270	100	4-φ24
IHF80-50-250	Y112M-4/4	1050	920	560	200	80	480	430	510	285	100	4-φ24
	Y180M-2/22	1330	1170	775	200	80	490	430	510	285	100	4-φ24
	Y200L1-2/30	1430	1270	850	220	80	550	490	510	285	100	4-φ24
IHF100-80-125	Y90M-L-4/1.5	960	800	560	130	80	390	340	380	260	100	4-φ24
	Y132S2-2/7.5	1040	850	560	140	80	390	340	380	260	100	4-φ24
	Y160M1-2/11	1140	980	660	150	80	460	400	440	270	100	4-φ24
IHF100-80-160	Y100L-4/2.2	940	850	560	140	80	390	340	460	270	100	4-φ24
	Y160M1-2/11	1120	1090	760	165	80	460	400	480	280	100	4-φ24
	Y160M2-2/15	1140	1090	760	165	80	460	400	480	280	100	4-φ24
IHF100-65-200	Y112M-4/4	1050	920	560	200	80	480	430	525	300	100	4-φ28
	Y180M-2/22	1280	1220	880	190	80	570	500	525	300	100	4-φ28
	Y200L1-2/30	1380	1220	880	190	80	570	500	525	300	100	4-φ28
IHF100-65-250	Y132S-4/5.5	1140	950	560	160	80	610	510	550	300	100	4-φ28
	Y200L2-2/37	1380	1220	880	200	80	630	525	550	300	100	4-φ28
	Y225L-2/45	1780	1450	1280	200	80	630	560	550	300	100	4-φ28

（安裝圖僅供參考，如需確切尺寸請來電索取CAD圖）

【IHF型襯氟塑料離心泵】安裝示意圖：

A、高位槽正壓狀態
特點說明：泵安裝在儲槽的底部，儲槽內介質處于正壓狀態，泵進口處閥門打開時，儲槽的液體能自流到泵腔中，這是IHF型離心泵理想的安裝方式。

B、高位槽負壓狀態
特點說明：泵安裝在儲槽的底部，密閉的儲槽處于負壓狀態．這種狀態選泵，必須弄清儲槽中負壓的確切數據，再和我公司聯系，方可定。

C、低位槽不裝底閥裝虹吸桶狀態
特點說明：泵安裝在儲槽的上部，在進口管道靠近泵進口處安裝一個幫助泵自吸的虹吸桶，啟動泵之前需將虹吸桶中灌滿液體。虹吸桶的制作可根據介質性的的不同選用相適應的材料和制造工藝，虹吸桶的制作要求就是密封性要好，絕不能漏水漏氣，具體請咨詢綠環技術員。

D、低位槽裝底閥狀態
特點說明：泵安裝在儲槽的上部，進口管道底部需要安裝底閥，每次啟動泵之前，都須檢查泵腔內是否有滿的液體，如沒有，則須將泵腔內灌滿液體，切不可開空車，一般選擇這種安裝條件的用戶都需要配套一只與泵的進口口徑一樣大小的耐酸底閥（我公司可提供該類型底閥）。

【IHF型襯氟塑料離心泵】安裝注意事項：

　1、襯氟塑料離心泵的安裝是否合理，對泵的正常運行與使用壽命有極其重要的影響，故安裝和校正必須仔細進行。
　2、對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。
　3、待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母，
　4、檢查泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,后用手轉動聯軸器,轉動輕松均勻無擦碰現象則為正常。
　5、泵的吸入和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞，
　6、泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸入管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸入管路上按裝控制閥門和過濾裝置，以防止雜物吸入泵內，過濾面積應大于管路面積的3-4倍。
　7、揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。
　8、必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。

【IHF型襯氟塑料離心泵】運行與保養：

泵的起動、運轉與停止
　1．泵起動前應將泵內灌滿加足輸送的液體，嚴禁無液起動。
　2．關閉出口閥門，接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭一致，嚴禁逆向運轉，
　3．泵起動后達到正常轉速時，再逐漸打開出口閥門，并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下，泵連續工作的時間不能超過3分鐘。
　4．停機時應先將出口的閥門關閉，然后再切斷電源。
維修與保養
　1．定期檢查泵和電機，更換易損零件。
　2．經常注意對軸承箱加注優質鈣基潤滑脂，以保下軸承良好的潤滑狀態。
　3．長期停機不使用時，除將泵內腐蝕性液體放凈外，更應注意各部件及泵內流道的清洗干凈，并切斷電源。
　4．泵嚴禁空載運轉。
　5．介質中如含有固體顆粒時，應在泵入口處須加過濾器。

【IHF型襯氟塑料離心泵】故障原因及排除方法：

故障現象	原因分析	排除方法
泵不出液體	1.電機轉向不對 2.泵體內儲液不足 3.吸入管內有空氣漏入	1.調整轉向 2.重新加足液體 3.排除空氣體
泵不吸液體	1.底閥沒有打開或堵塞 2.吸程太高或吸入管路太長 3.吸入管路有雜物質堵塞	1.校正或更換底閥 2.降低吸程或縮短管路 3.清除堵塞雜物
泵流量不足	1.葉輪損壞 2.吸入或出口部分被堵塞 3.功率不足轉速太低	1.更換葉輪 2.清除堵塞雜物 3.檢查電機提高轉速
泵揚程不足	1.葉輪損壞 2.輸送介質內有空氣 3.轉速不夠	1.更換葉輪 2.重新灌注液體或排除空氣 3.檢查電機提高轉速
噪音或振動	1.泵軸與電機軸不同心 2.底腳螺母松動 3.吸程太高	1.校正泵與電機同軸度 2.擰緊底腳螺母 3.降低安裝高度
軸承溫升過高	1.軸承損壞 2.潤滑脂變質干燥或缺少	1.更換 2.更換、加注潤滑脂
泵泄漏	1.機械密封件損壞 2.連接螺栓有松動現象	1.更換 2.擰緊各部位螺栓
