ZCQ型自吸式磁力泵結構圖

時間：2012-7-31 10:56:14來源：http://xycqtattoo.cn作者：弘凌泵閥

【ZCQ型自吸式磁力泵】產品簡介：

ZCQ型自吸式磁力泵是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本公司工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。

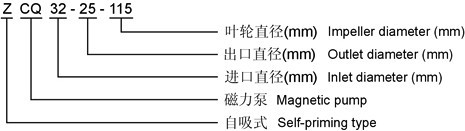

【ZCQ型自吸式磁力泵】型號意義：

【ZCQ型自吸式磁力泵】工作原理：

ZCQ型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。

【ZCQ型自吸式磁力泵】主要特點：

ZCQ型自吸式磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。

【ZCQ型自吸式磁力泵】產品用途：

ZCQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

【ZCQ型自吸式磁力泵】結構圖：

	1	泵體
	2	靜環
	3	動環
	4	加水螺栓
	5	葉輪
	6	密封圈
	7	隔板
	8	隔離板
	9	外磁鋼總成
	10	內磁鋼總成
	11	泵軸
	12	軸套
	13	聯接架
	14	電機

【ZCQ型自吸式磁力泵】性能參數：

型號	口徑		揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
型號	進口 mm	出口 mm	揚程 m	流量 L/min	電機功率 KW	轉速 r/min	電壓 V	自吸性能 m/3分
ZCQ20-12-100	20	12	12	50	0.37	2900	220/380	4
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
注：泵體材質不銹鋼(1Cr18Ni9Ti)
