含氣液體的輸送泵

時間：2012-4-8 20:58:15來源：http://xycqtattoo.cn作者：弘凌泵閥

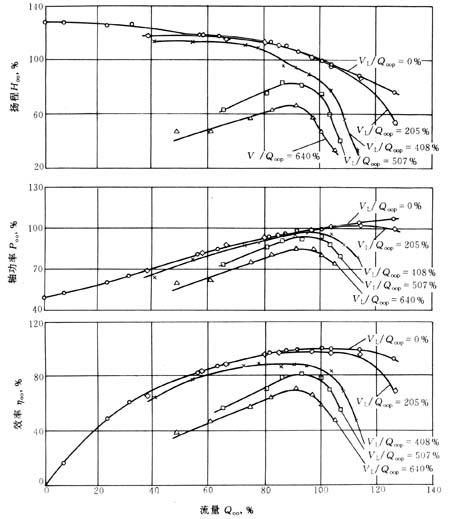

輸送含氣液體時，泵的流量、揚程、效率均有所下降，含氣量愈大，下降愈快(見圖

2-75)。隨著含氣量的增加，泵容易出現噪聲和振動，嚴重時會加劇腐蝕或出現斷流、斷軸現象。各種類型泵輸送介質的允許含氣量極限見表2-37。

表2-37各類泵含氣量的允許極限

泵類型	離心泵	旋渦泵	容積式泵
允許含氣量極限，％(體積)	<5	5～20	5～20

輸送含氣介質對單級離心泵的影響

為保證泵的可靠運轉應盡量采取以下措施降低輸送介質的含氣量。

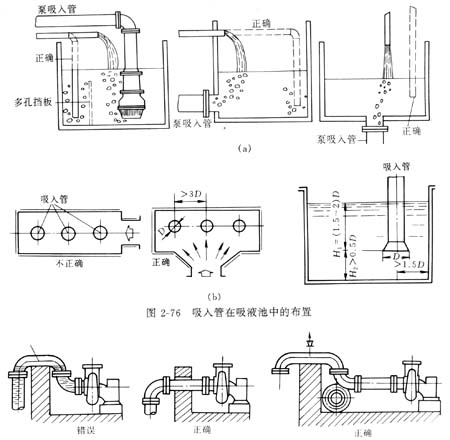

(1)吸液池的結構型式和泵吸入管的布置應使并聯泵能等量吸入液體，并要求泵吸入管口在吸液池內應具有一定的淹沒深度(日。)，離池底有一定的懸空高度(H。)，可參見圖2-76。

(2)吸液池的進液管、回流管、廢液收集管要遠離泵的吸入管口，以免空氣泡在沒有消失之前就很快被泵吸入，同時吸入管不能放在池中央，也不能太靠近池壁(一般離池壁小為1．5D)，以免產生旋渦或抽空(見圖2-76)。

(3)保證管路接頭處密封良好，避免空氣漏入。

(4)吸入管路布置時應避免形成空氣囊的部位(見圖2-77)。
