化工泵水力效率、容積效率、機械效率的估算
時間:2012-3-20 22:31:42來源:http://xycqtattoo.cn作者:弘凌泵閥
水力效率,容積效率和機械效率的估算
①水力效率
水力效率按下式計算
ηh=1+0.0835lg(Q/n)1/3
式中 Q-化工泵流量,雙吸泵取Q/2,m3/s;
n-離心泵轉速,r/min。
②容積效率啦可按下式計算
nv=1/(1+0.068ns-2/3)
該容積效率為只考慮葉輪前密封環的泄漏的值,對于有平衡孔、級間泄漏和平衡盤泄漏等情況,容積效率還要相應降低。

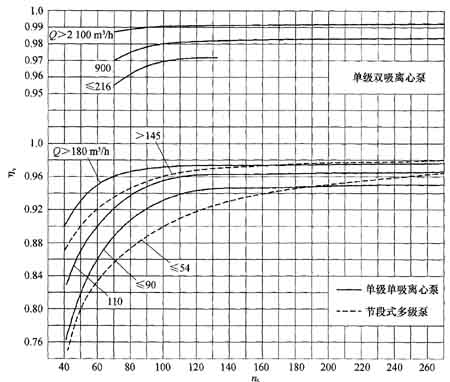

圖8—2給出了單級泵、多級泵和雙吸泵容積效率和比轉速佗。的關系曲線,可供參考。
圖8-2離心泵的容積效率
③機械效率ηm
ηm=1-pm/p=(p-pml-pm2-pm3)/pm=1-pm1/p-pm2/p-pm3/p
軸承和填料損失一般不大,可根據具體情況參照下式估算
Pm1+Pm2=(0.01~0.03)P
功率大的泵取小值,功率小的泵取大值。

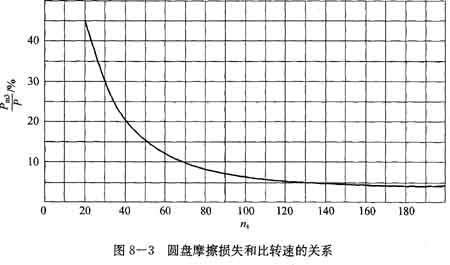

圖8—3是圓盤摩擦損失功率和軸功率比值隨比轉速變化的關系曲線,設計時亦可以參考。也可用下式估算只考慮圓盤摩擦損失的機械效率‰
ηm=1-0.07/(ns/100)7/6
利用上述關系,可以估算出泵的機械效率,進而確定泵的總效率。
根據具體情況,參考估算的效率,對各種效率進行合理分配,使三個效率之積等于總效率。確定了ηh、ηv,即可算出理論揚程和理論流量,供設計時使用。
Ht=H/ηh Qt=Q/ηv
